Willkommen an der Grenze der Physik

Swiss Precision in Ceramics

Die Schweizer Präzision ist unsere unübertroffene Stärke. Wir schleifen und polieren die rundesten Kugeln der Welt und stellen hochgenaue Keramik Komponenten her. Keramik, Saphir, Rubin: Keine Substanz ist uns zu hart. Bei jeder Lösung, die wir für Sie entwickeln, gehen wir an die Grenzen der Physik.

Präzisionskugeln

Am rundesten.

Am Anfang war Aluminiumoxid. Am Ende ist die perfekte Kugel. Dazwischen liegen Jahrzehnte der Erfahrung und Innovation. Die Dimensionen: 0.2 bis 60 mm. Die Materien: Saphir, Rubin, Keramik und mehr. Die Form: Rundum präzise, rundum rund.

Mehr ...Weniger ...

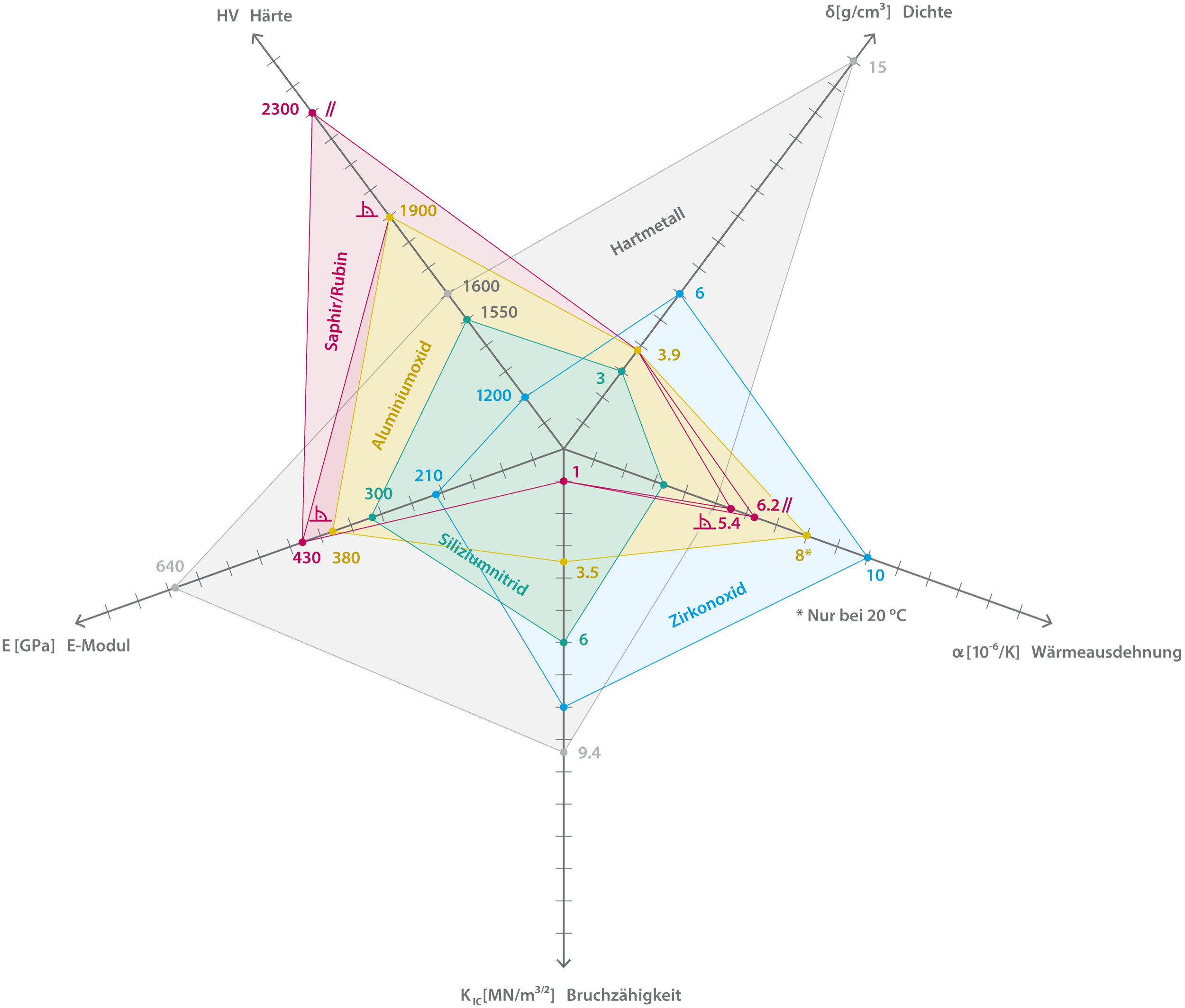

Materialeigenschaften

Saphir (Al2O3) Sehr hartes Material, völlig transparent, monokristallines Aluminiumoxid, synthetisch hergestellt und inert gegenüber aggressiven Medien wie Säuren und Laugen.



Rubin (99% Al2O3 + 1% Cr2O3) Die rote Variante von Saphir, enthält kleine Anteile von Chromoxid. Das am häufigsten verwendete Material für Tastkugeln.



Aluminiumoxid (Al2O3) Vereinfacht als Keramik bezeichnet, ist dies der am häufigsten eingesetzte keramische Hochleistungswerkstoff. Sehr grosse Härte, guter Isolator. Die Reinheit verbessert die mechanischen Eigenschaften, deshalb verwendet Saphirwerk überwiegend hochreines Al2O3.

Zirkonoxid (95% ZrO2 +5% Y2O3) Durch Stabilisierung wird eine hohe Bruchzähigkeit erreicht. Wärmeausdehnung ähnlich wie Stahl. Interessant für biegefeste Stäbchen und Kugeln für Kugellager.



Siliziumnitrid (>90% Si3N4) Sehr hohe Bruchzähigkeit, kleiner E-Modul und niedriger Wärmeausdehnungskoeffizient, besonders verschleissfest. Interessant u.a. für Kugellager.



Hartmetall (94% WC + 6% Co) Ein Verbundwerkstoff, der sich durch seine hohe Härte und Verschleissfestigkeit auszeichnet. Zu beachten ist seine hohe Dichte. Wird v.a.  für Zerspanungswerkzeuge eingesetzt.

Downloads

Taster

Für die Finessen.

Aus den härtesten Stoffen, für hochsensible Anwendungen, in vielen Formen und Grössen. Die Besten der Welt arbeiten damit. Für verfeinerte Messtechnik.

Mehr ...Weniger ...

Taster

Werkstoffe und Sortiment

Kalibrierkugeln

In Perfektion.

Sie sind die Referenz, die über Genauigkeit entscheidet. Der Nullpunkt des Vergleichs. Der Ursprung Ihrer Präzision. Für optische und taktile Messungen.

Mehr ...Weniger ...

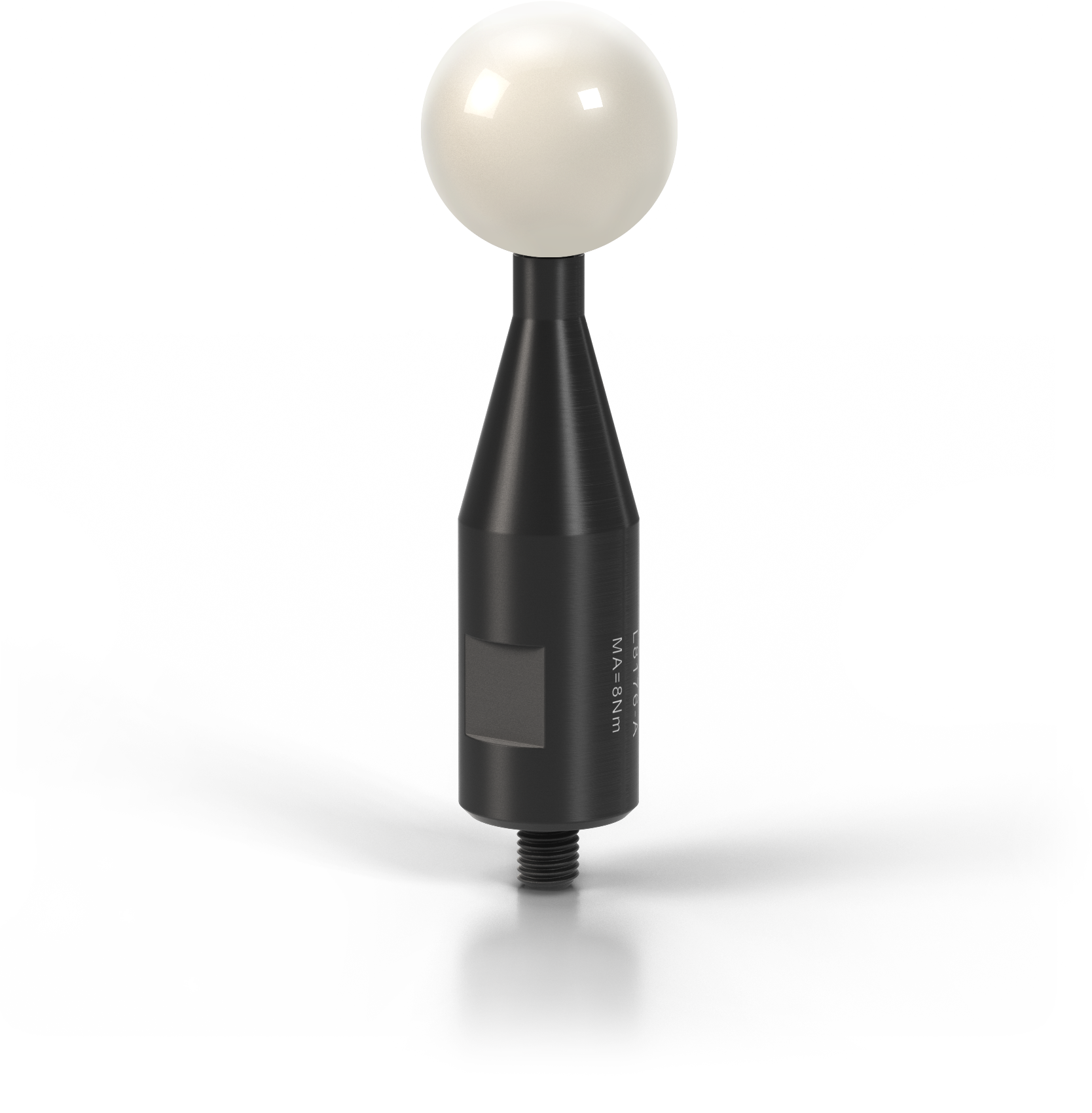

Die taktile Referenz

StandardPreciseExclusive
Standard Durchmesser (mm)10 – 15 – 20 – 25 – 25.4 – 30 – 45 – 6015 – 20 – 25 – 3015 – 20 – 25 – 30
Abweichung Nennmass (mm)±0.1±0.1±0.1
MU D (nm)300200200
Rundheit RONt (nm)1308040
MU RONTt (nm)404040
MaterialAluminaAluminaAlumina
Härte (HV)210021002100
Wärmeausdehnungskoeffizient (20°C)4.6x10-6/K4.6x10-6/K4.6x10-6/K
Verwendungtaktiltaktiltaktil

Die optische Referenz

whiteblack
Standard Durchmesser (mm)06 – 10 – 15 – 20 – 25 – 30 – 45 – 6020 – 25 – 30
Abweichung Nennmass±0.1±0.1
MU D (nm)300300
Rundheit RONt (nm)500500
MU RONt (nm)4040
MaterialTOPIC whiteTOPIC black
Härte (HV)ca 10001800
Wärmeausdehnungskoeffizient (20°C)5x10-6 / K5x10-6 / K
Verwendungoptischoptisch und taktil

Haute Horlogerie

De Luxe.

Aus dauerhaftesten Materialien erschaffen wir Formen, in denen sich Exaktheit und Ästhetik vereinen. Für zeitlos Schönes in seiner edelsten Form.

Mehr ...Weniger ...

Dosier- und Analysetechnik

Das entscheidende Detail.

Der grosse Unterschied beginnt im Nano-Bereich. Deshalb fertigen wir Komponenten für Ventile, Pumpen, HPLC-Geräte und weitere Anwendungen einzigartig präzise. Von der Serie bis zum Einzelteil: So exklusiv, wie Sie wünschen.
